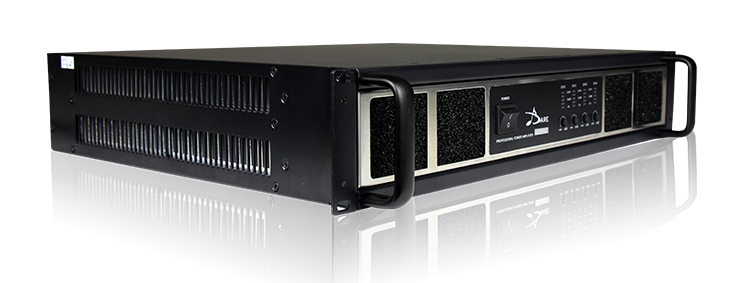

HY系列功率放大器

产品介绍:HY系列功率放大器用于驱动额定功率在150-1200W范围内的扬声器。在2U机身内提供2至4个放大通道,每个通道都可以350W/8R至2600W/4R的功率配置,最大可获得总共4X2600W的功率,功率放大采用线性AB类方案,电源使用2到4级CLASS H+的供电方案,比单一AB类功率放大器平均节能50%。

产品参数:

HY系列功率放大器用于驱动额定功率在150-1200W范围内的扬声器。在2U机身内提供2至4个放大通道,每个通道都可以350W/8R至2600W/4R的功率配置,最大可获得总共4X2600W的功率,功率放大采用线性AB类方案,电源使用2到4级CLASS H+的供电方案,比单一AB类功率放大器平均节能50%。


产品特点

1、2/3/4级线性H类电源线性放大电路设计;
2、标准的2U机身,2/3/4通道设计;最大容量4×2600W/4Ω;
3、发热量低,重量轻,最大重量24kg;
4、过热保护,短路保护,直流保护,抗射频干扰;
5、电气悬浮散热器,功率晶体与散热器直接压合;

规格参数

型号 额定功率 最大输出电压 输入灵敏度 整机增益 正常功耗 最大功耗 重量
  W 8 /40ms V/Vp/40ms V/32dB/X40 dB 0.775v A/230V/8 OHM D=2.83 A/230V/4 OHMD=2.83 净重 毛重
  CHA CHB CHC CHD
HY20 350 350     80 1.41 37.27 1.6 3.2 14 16
HY21 500 500     98 1.73 39.03 1.6 3.2 14.1 16.1
HY22 750 750     113 2.0 40.28 2.0 4.0 15.1 17.1
HY23 950 950     126 2.24 41.24 2.4 4.8 15.3 17.3
HY24 1200 1200     144 2.55 42.38 2.8 5.6 15.3 17.3
HY25 1600 1600     160 2.88 43.28 3.2 6.4 16.1 18.1

HY30 350 350 350   80 1.41 37.27 2.4 4.8 15.6 17.6
HY31 500 500 500   98 1.73 39.03 2.4 4.8 15.7 17.7
HY32 350 350 750   80/80/113 1.41/1.41/2.00 37.27/37.27/40.28 2.6 5.2 15.7 17.7
HY33 350 350 950   80/80/126 1.41/1.41/2.24 37.27/37.27/41.24 2.8 5.6 15.6 17.6
HY34 500 500 950   98/98/126 2.00/2.00/2.24 39.03/39.03/41.24 2.8 5.6 15.7 17.7
HY35 500 500 1200   98/98/144 1.73/1.73/2.55 39.03/39.03/42.38 3.0 6.0 16.1 18.1
HY36 750 750 1600   113/113/160 2.00/2.00/2.88 40.28/40.28/43.28 3.6 7.2 17 19
HY37 950 950 1600   126/126/160 2.24/2.24/2.88 41.24/41.24/43.28 4.0 8.0 17 19
HY38 350 750 750   80/113/113 1.41/2.00/2.00 37.27/40.28/40.28 2.8 5.6 16 18
HY39 500 950 950   98/126/126 1.73/2.24/2.24 39.03/41.24/41.24 3.2 6.4 16 18

HY40 350 350 350 350 80 1.41 37.27 3.2 6.4 16.6 18.6
HY41 500 500 500 500 98 1.73 39.03 3.2 6.4 17.1 19.1
HY42 750 750 750 750 113 2.0 40.28 4.0 8.0 18 20
HY43 950 950 950 950 126 2.24 41.24 4.8 9.6 18.3 20.3
HY44 1200 1200 1200 1200 144 2.55 42.38 5.6 11.2 18.8 20.8
HY45 1600 1600 1600 1600 160 2.88 43.28 6.4 12.8 22.2 24.2
HY系列中的HY45于2015年12月31日已停产
HY46 350 350 750 750 80/80/113/113 1.41/1.41/2.00/2.00 37.27/37.27/40.28/40.28 3.6 7.2 17.4 19.4
HY47 500 500 1200 1200 98/98/144/144 1.73/1.73/1.73/2.55 39.03/39.03/39.03/42.38 4.4 8.8 18 20
HY48 950 950 1600 1600 126/126/160/160 2.24/2.24/2.88/2.88 41.24/41.24/43.28/43.28 5.6 11.2 18.8 20.8
HY49 500 500 500 1200 98/98/98/144 1.73/1.73/2.55/2.55 39.03/39.03/39.03/42.38 3.8 7.6 18.2 20.2
