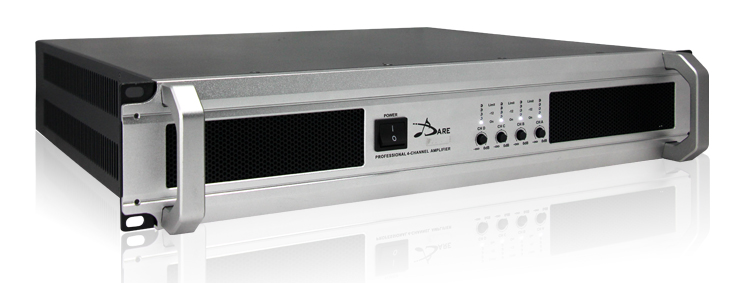

HA系列功率放大器
产品介绍:HA系列功率放大器用于驱动额定功率在150-1200W范围内的扬声器。在2U机身内提供2至4个放大通道,每个通道都可以选择350W/8R至2600W/4R的功率配置,最大可获得总共4×2600W的功率,功率放大采用线性AB类方案,电源使用2到4级CLASS H+的供电方案,比单一AB功率放大器平均节能50%。
产品参数:
HA系列功率放大器用于驱动额定功率在150-1200W范围内的扬声器。在2U机身内提供2至4个放大通道,每个通道都可以选择350W/8R至2600W/4R的功率配置,最大可获得总共4×2600W的功率,功率放大采用线性AB类方案,电源使用2到4级CLASS H+的供电方案,比单一AB功率放大器平均节能50%。
产品特点
1、2/3/4级线性H类电源线性放大电路设计
2、2U机身,2/3/4通道设计;最大容量4×2600W/4Ω;
3、发热量低,重量轻,最大重量24kg
4、过热保护,短路保护,直流保护,抗射频干扰
5、电气悬浮散热器,功率晶体与散热器直接压合
规格参数
型号 | 额定功率 | 最大输出电压 | 输入灵敏度 | 整机增益 | 正常功耗 | 最大功耗 | 重量 | ||||
W 8 /40ms | V/Vp/40ms | V/32dB/X40 | dB 0.775v | A/230V/8 OHM D=2.83 |
A/230V/4 OHMD
=2.83
|
净重 | 毛重 | ||||
CHA | CHB | CHC | CHD | ||||||||
HA20 | 350 | 350 | 80 | 1.41 | 37.27 | 1.6 | 3.2 | 14 | 16 | ||
HA21 | 500 | 500 | 98 | 1.73 | 39.03 | 1.6 | 3.2 | 14.1 | 16.1 | ||
HA22 | 750 | 750 | 113 | 2.00 | 40.28 | 2.0 | 4.0 | 15.1 | 17.1 | ||
HA23 | 950 | 950 | 126 | 2.24 | 41.24 | 2.4 | 4.8 | 15.3 | 17.3 | ||
HA24 | 1200 | 1200 | 144 | 2.55 | 42.38 | 2.8 | 5.6 | 15.3 | 17.3 | ||
HA25 | 1600 | 1600 | 160 | 2.88 | 43.28 | 3.2 | 6.4 | 16.1 | 18.1 | ||
HA30 | 350 | 350 | 350 | 80 | 1.41 | 37.27 | 2.4 | 4.8 | 15.6 | 17.6 | |
HA31 | 500 | 500 | 500 | 98 | 1.73 | 39.03 | 2.4 | 4.8 | 15.7 | 17.7 | |
HA32 | 350 | 350 | 750 | 80/80/113 | 1.41/1.41/2.00 | 37.27/37.27/40.28 | 2.6 | 5.2 | 15.7 | 17.7 | |
HA33 | 350 | 350 | 950 | 80/80/126 | 1.41/1.41/2.24 | 37.27/37.27/41.24 | 2.8 | 5.6 | 15.6 | 17.6 | |
HA34 | 500 | 500 | 950 | 98/98/126 | 2.00/2.00/2.24 | 39.03/39.03/41.24 | 2.8 | 5.6 | 15.7 | 17.7 | |
HA35 | 500 | 500 | 1200 | 98/98/144 | 1.73/1.73/2.55 | 39.03/39.03/42.38 | 3.0 | 6.0 | 16.1 | 18.1 | |
HA36 | 750 | 750 | 1600 | 113/113/160 | 2.00/2.00/2.88 | 40.28/40.28/43.28 | 3.6 | 7.2 | 17 | 19 | |
HA37 | 950 | 950 | 1600 | 126/126/160 | 2.24/2.24/2.88 | 41.24/41.24/43.28 | 4.0 | 8.0 | 17 | 19 | |
HA38 | 350 | 750 | 750 | 80/113/113 | 1.41/2.00/2.00 | 37.27/40.28/40.28 | 2.8 | 5.6 | 16 | 18 | |
HA39 | 500 | 950 | 950 | 98/126/126 | 1.73/2.24/2.24 | 39.03/41.24/41.24 | 3.2 | 6.4 | 16 | 18 | |
HA40 | 350 | 350 | 350 | 350 | 80 | 1.41 | 37.27 | 3.2 | 6.4 | 16.6 | 18.6 |
HA41 | 500 | 500 | 500 | 500 | 98 | 1.73 | 39.03 | 3.2 | 6.4 | 17.1 | 19.1 |
HA42 | 750 | 750 | 750 | 750 | 113 | 2.0 | 40.28 | 4.0 | 8.0 | 18 | 20 |
HA43 | 950 | 950 | 950 | 950 | 126 | 2.24 | 41.24 | 4.8 | 9.6 | 18.3 | 20.3 |
HA44 | 1200 | 1200 | 1200 | 1200 | 144 | 2.55 | 42.38 | 5.6 | 11.2 | 18.8 | 20.8 |
HA45
|
1600 | 1600 | 1600 | 1600 | 160 | 2.88 | 43.28 | 6.4 | 12.8 | 22.2 | 24.2 |
注:HA系列中的HA45于2015年12月31日已停产 | |||||||||||
HA46 | 350 | 350 | 750 | 750 | 80/80/113/113 | 1.41/1.41/2.00/2.00 | 37.27/37.27/40.28/40.28 | 3.6 | 7.2 | 17.4 | 19.4 |
HA47 | 500 | 500 | 1200 | 1200 | 98/98/144/144 | 1.73/1.73/1.73/2.55 | 39.03/39.03/39.03/42.38 | 4.4 | 8.8 | 18 | 20 |
HA48 | 950 | 950 | 1600 | 1600 | 126/126/160/160 | 2.24/2.24/2.88/2.88 | 41.24/41.24/43.28/43.28 | 5.6 | 11.2 | 18.8 | 20.8 |
HA49 | 500 | 500 | 500 | 1200 | 98/98/98/144 | 1.73/1.73/1.73/2.55 | 39.03/39.03/39.03/42.38 | 3.8 | 7.6 | 18.2 | 20.2 |
