T-Line312H(s) 外置3分频9单元双12英寸防水全频线性阵列扬声器
T-Line312H(s)是为大型演出扩声系统而开发的一款大型线阵扬声器,箱体经全新声学结构设计,由9只扬声器单元组成,其中2只12英寸铁氧体外磁低频单元,4只6英寸钕铁硼外磁中音单元,3只44芯高音驱动器,以及可以切换的内外置分频器组成。
产品参数:
T-Line312H(s)扬声器的可调整角度为1—10°,该扬声器体积小、声压大、重量轻。只需要2名工程人员即可轻松组建系统。因此我们只需选取适当数量T-Line312H(s)与TLB-218配合组建就可组成指向性宽广、投射距离远、声压大、听感良好的扩声系统。
特性&优势: ◇ 提供水平100°的加宽覆盖,适合室内场地 ◇ 非凡的保真度和峰值功率,确保平直而理想的频率响应 ◇ 适用于体育场馆和剧院、流动演出扩音和大型活动等 ◇ 专用的T-Line312H(s)吊挂件简化吊挂及堆叠阵列的工作 |
规格&参数:
基本特性 | ||
音箱类型 | 无源烤漆木质全频音箱 | |
驱动器 | 高频 | 3×1.75"高频驱动单元 |
中频 | 4×6"中频驱动单元 | |
低频 | 2×12"低频驱动单元 | |
分频 | 分频点 | 低音200Hz 中高音3kHz 两/三分频拨劫模式 |
连接 | 输入 | 1×10芯铝制防水插 |
输出 | 1×10芯铝制防水插 | |
接线标识 | 三分频:LF:1+2-,MF:3+4-,HF:7+8- 两分频:LF:1+2-,M/HF:9+10- |
|
箱体 | 箱体类型 | 楔形箱体 |
箱体材质 | 进口优质层压板 | |
表面处理 | 箱体 | 黑色聚亚胺酯喷涂 |
面网 | 黑色塑粉涂层,6 mm钢制孔板 | |
电声指标 | ||
频率响应 | ±3dB | 55Hz-19kHz |
功率 | 额定功率RMS | HF:150W,MF:400W,LF:800W |
连续功率 | HF:300W,MF:800W,LF:1600W | |
最大功率 | HF:600W,MF:1600W,LF:3200W | |
指向性(H×V) | 水平覆盖角 | 100° |
垂直覆盖角 | 可变,取决于阵列的长度和配置 | |
灵敏度(1W/1m) | HF:113dB,MF:110dB,LF:100dB | |
最大声压级 | HF:140dB MF:142dB LF:135dB | |
额定阻抗 | HF:16Ω ,MF:8Ω,LF:4Ω | |
安装运输 | ||
安装 | 吊挂部件 | 专用吊架配3/4寸卸扣 |
吊点设置 | 专用三点式吊挂 | |
搬运 | 4×铁把手 | |
附件: | 标配件 | ф12不锈钢质高强度插销 |
选配件 | T-Line312H(s)吊架 | |

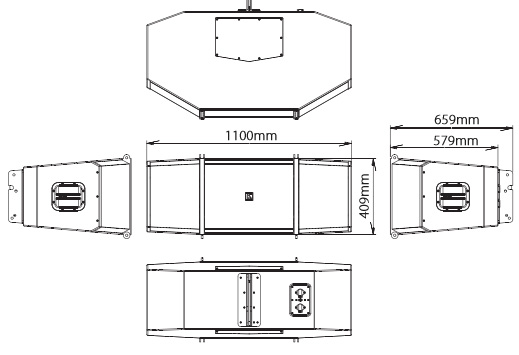

音箱尺寸(W×H×D) | 1100×452×659mm | |
包装尺寸(W×H×D) | 1220×530×740mm | |
净重 | 56.5kg | |
总重 | 62.0kg |

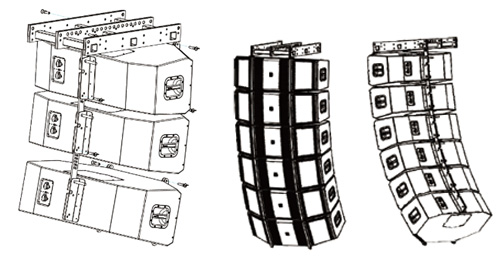

产品安装图:
